System pozycjonowania lekkich opakowań

Opis

Rozwiązanie umożliwiające chwyt i obrót opakowania pustego, którego pozycjonowanie i zachowanie jest problematyczne z uwagi na wagę (eliminacja przesuwania się w momencie chwytania), parametry fizyczne i temperaturę produktu (niewrażliwość na deformacje i zarysowania) oraz oddziaływanie sił elektrostatycznych.

Specyfikacje

System jest w stanie dostosować się do ewentualnej zmiany kształtu czy wielkości asortymentu na linii produkcyjnej (dzięki uniwersalnemu chwytakowi umożliwiającemu chwytanie przyssawką od wewnątrz).

Chwytanie pojemników przyssawką, za ich spód i od wewnątrz, rozwiązuje problemy związane z:

  • a) lekkością pojemników (problem z precyzyjnym chwytem lekkiego pojemnika)
  • b) przesuwaniem się naelektryzowanych pojemników (podczas chwytania i odkładania)
  • c) przemieszczaniem w szybkim tempie tak chwyconych pojemników
  • d) deformacją pojemników podczas chwytania oraz ich pozycjonowania na taśmie
  • e) mechanicznym ustawieniem linii do pozycjonowania pojemników konkretnego rozmiaru lub kształtu - w jednym czasie - oraz szybką zmianę konfiguracji dla innego, konkretnego rozmiaru i kształtu opakowania

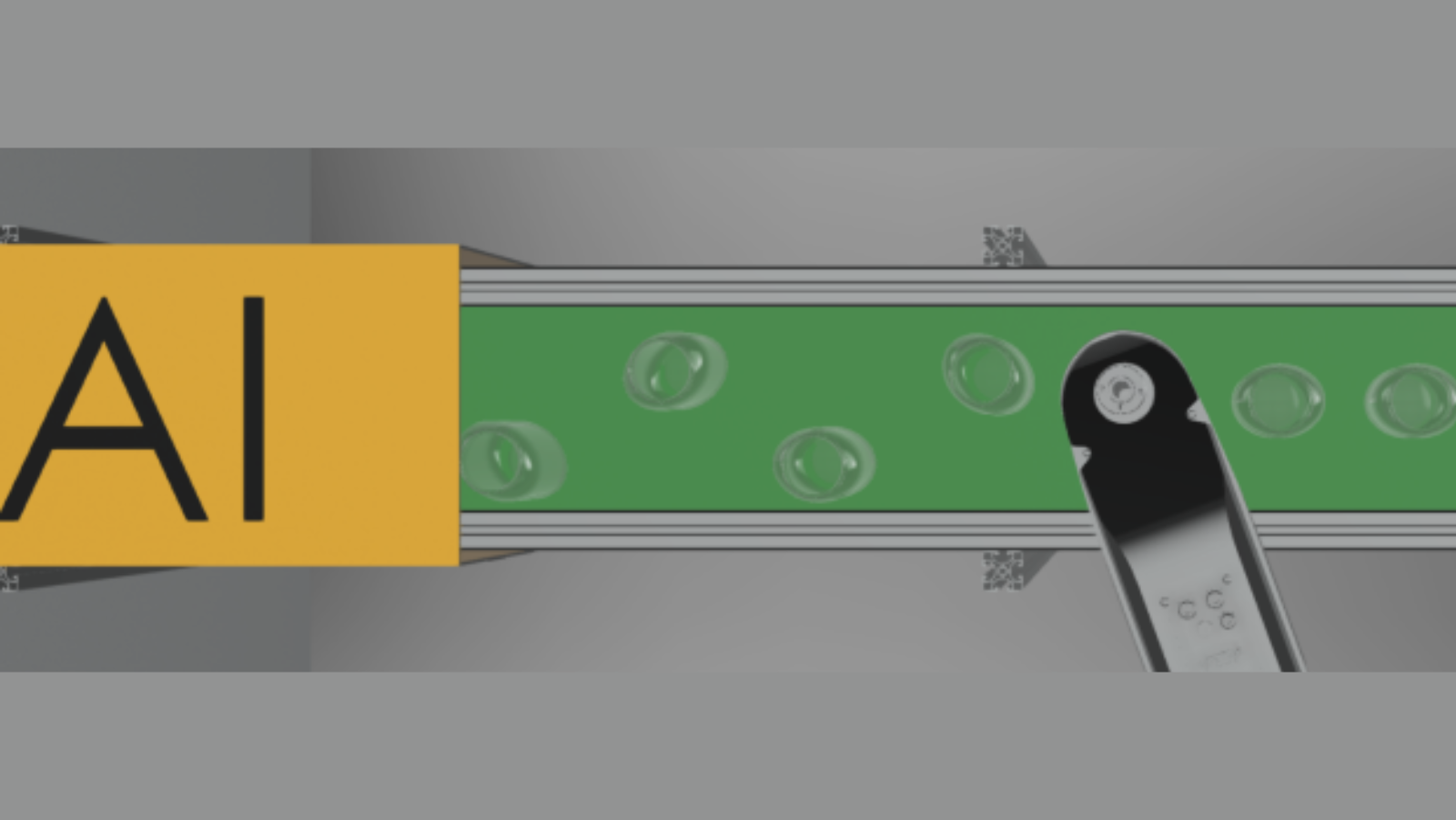

Dzięki zastosowaniu Mayeryn AI Vision opartego na sztucznej inteligencji system jest w stanie nie tylko pozycjonować pojemniki, ale również układać je w równych od siebie odstępach (lub też jeden za drugim jeżeli jest taka potrzeba).

Wydajność systemu to 2000 szt. spozycjonowanych opakowań / h przez każdego robota.

Przedział obsługiwanych opakowań o podstawie eliptycznej "owalnych":

  • a) zakres zewnętrznego wymiaru podstawy (osi wielkiej) opakowań: 80-105 mm (na życzenie klienta możemy dostosować także do innych rozmiarów)
  • b) zakres zewnętrznego wymiaru wysokości opakowań: 100 - 220 mm (na życzenie klienta możemy dostosować także do innych rozmiarów)

Model 3D systemu jest dostępny tutaj: https://mayeryn.autodesk360.com/g/shares/SH30dd5QT870c25f12fc778473733da20d04

Wykaz sprzętu

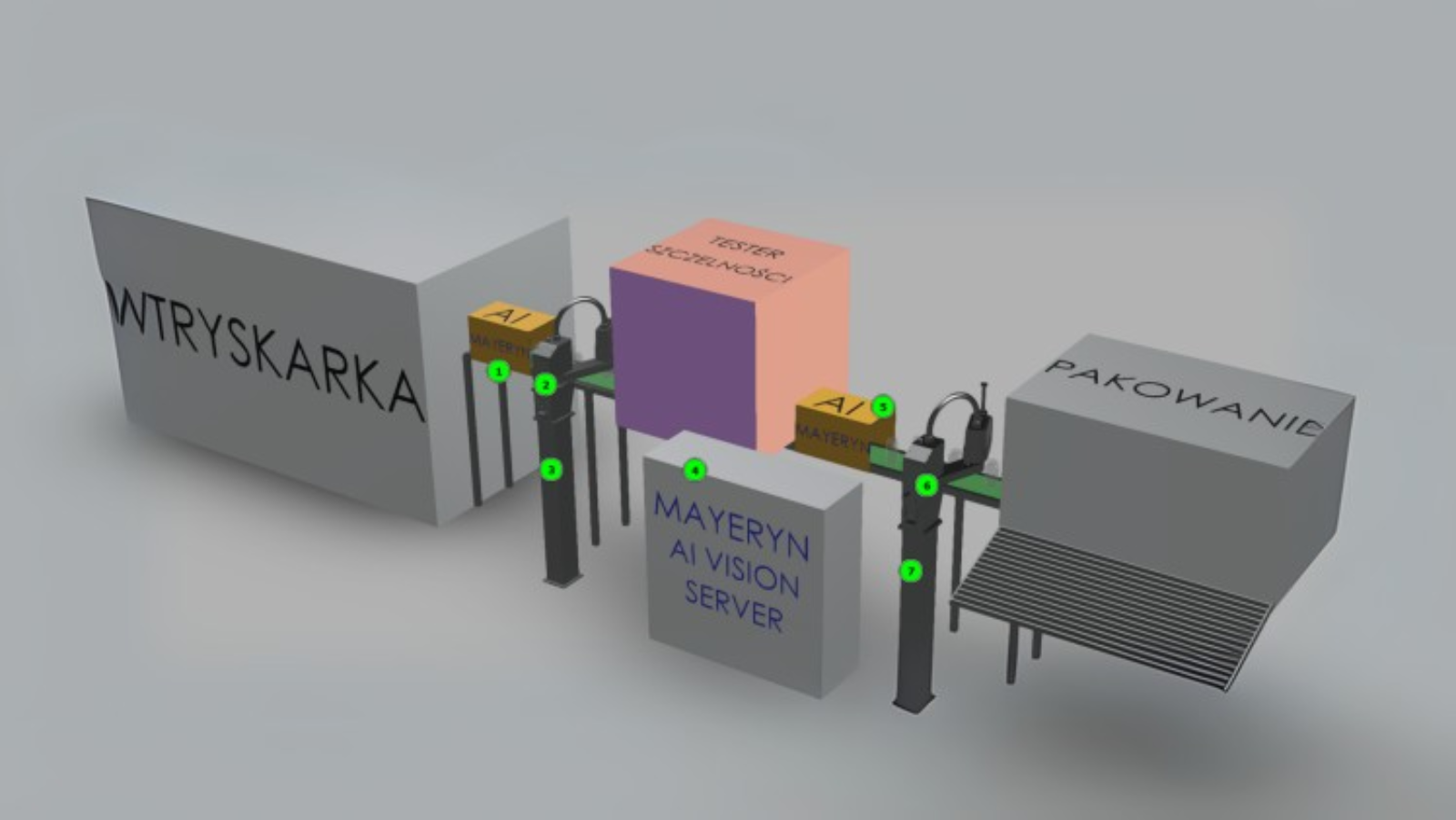

Wykaz komponentów na modelu 3D zamieszczonym obok

  • Tunel skanujący (autorski system wizyjny Mayeryn AI), wyznacza bieżącą pozycję pojemników
  • Robot 4-osiowy, pozycjonujący pojemniki na podstawie zebranych danych przez tunel skanujący (1) oraz przetworzonych na sygnał dla robota przez Mayeryn AI Vision Server (4)
  • Podstawa do robota

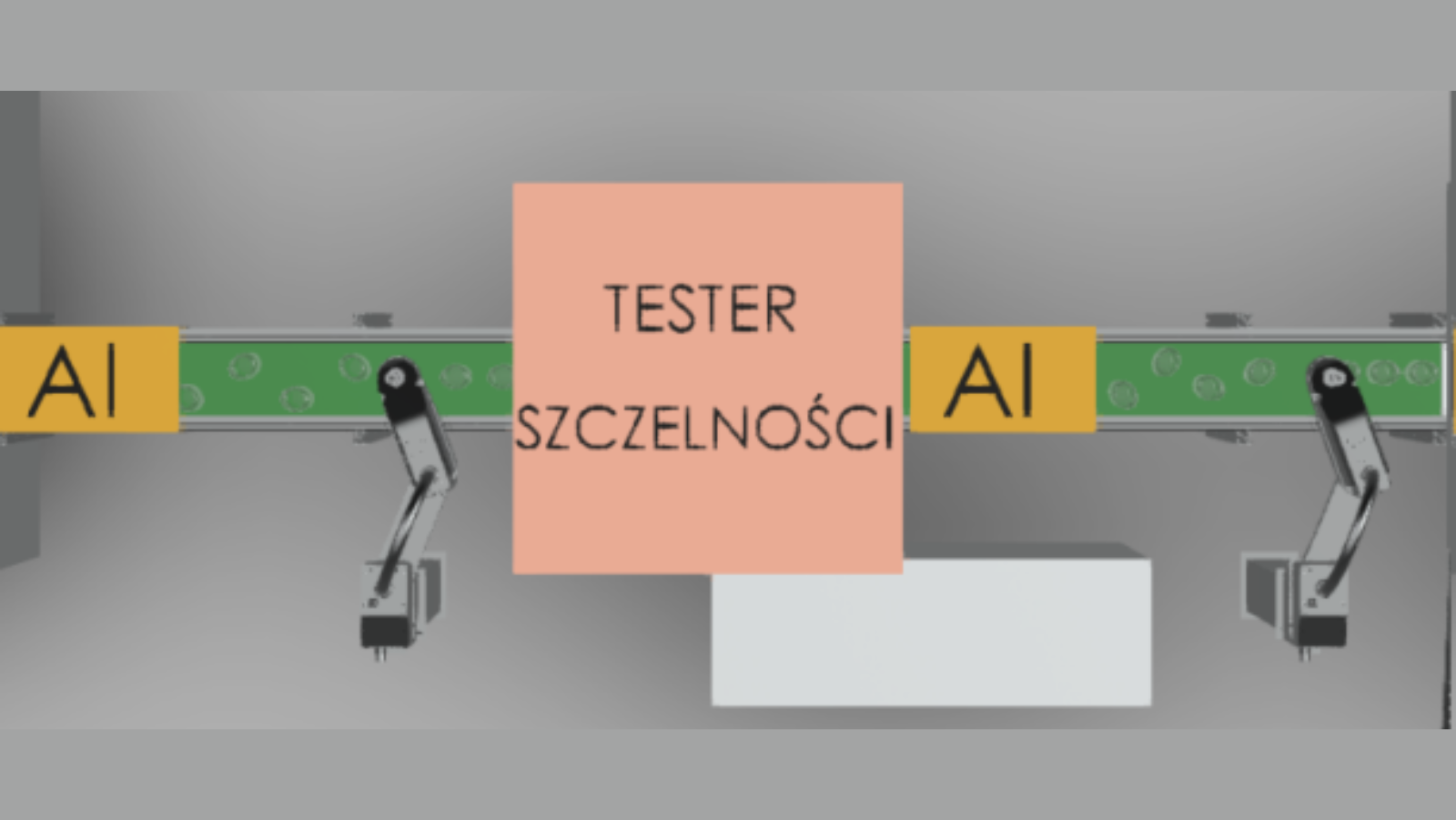

  • Drugi tunel skanujący, ponownie wyznaczający bieżącą pozycję pojemników po wyjściu z testera szczelności
  • Drugi robot 4-osiowy, pozycjonujący pojemniki na podstawie zebranych danych przez drugi tunel skanujący (5) oraz przetworzonych na sygnał dla robota przez Mayeryn AI Vision Server (4)
  • Podstawa do drugiego robota
